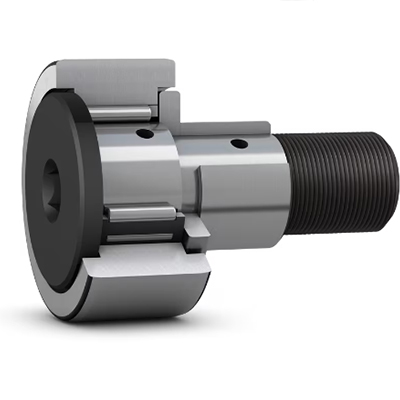

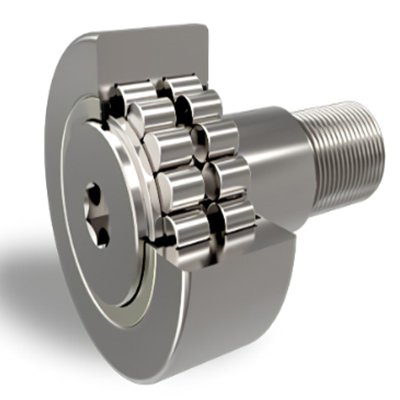

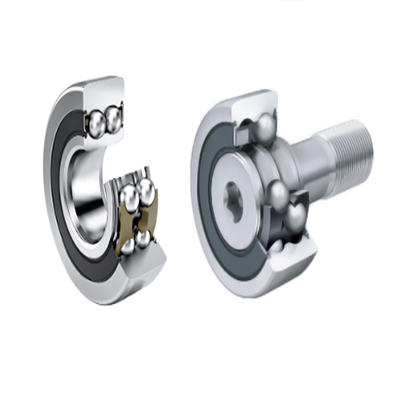

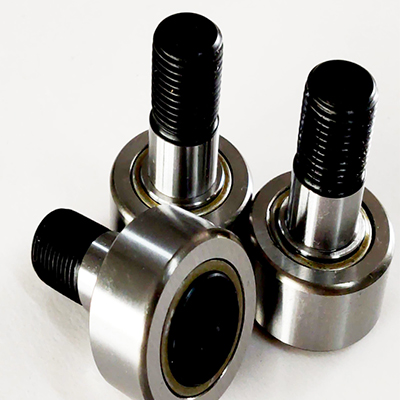

болтовой цилиндрический роликоподшипник

Подшипники с кулачковым приводом (болтовые роликовые подшипники) предназначены для работы на всех типах орбит и используются в кулачковых приводах, конвейерных системах и т.д. Этот подшипник основан на конструкции роликовых или цилиндрических роликовых подшипников. Вместо внутреннего кольца используется вал резьбового штифта. Подшипники, которые мы поставляем, являются встроенными. Предлагаются следующие вар

Свяжитесь с нами

Описание продукции

Предлагаются следующие варианты и варианты:
* Держатель с или без
* Использовать различные конструкции болтов:
концентрическая цапфа
Экстерритовая втулка
* Различные варианты уплотнения
* Внешние контуры поверхности с различными контурами:
Сферическая (стандартная) форма
Цилиндрическая (шинная линия прямая)

Для шариковых и роликовых подшипников размер подшипника относится к внутреннему диаметру d, а для болтовых роликовых подшипников размер подшипника относится к внешнему диаметру D.Подшипники с кулачковым приводом (болтовые роликовые подшипники) предназначены для работы на всех типах орбит и использую

Designation	Principal dimensions				Basic load ratings		Maximum radial loads
					dynamic	static	dynamic	static
	D [mm] ↑↓	d [mm]	B [mm]	C [kN]	C [kN]	C₀[kN]	F_rmax. [kN]	F_0r max. [kN]
KR 16	16	6	28.2	11	2.92	3.1	3.05	4.3
KR 16 PP	16	6	28.2	11	2.92	3.1	3.05	4.3
KR 16 PPX	16	6	28.2	11	2.92	3.1	3.05	4.3
KR 16 X	16	6	28.2	11	2.92	3.1	3.05	4.3
KRE 16 PP	16	9	28.2	11	2.92	3.1	3.05	4.3
KRV 16	16	6	28.2	11	4.57	6.4	4.15	6
KRV 16 PP	16	6	28.2	11	4.57	6.4	4.15	6
KRV 16 PPX	16	6	28.2	11	4.57	6.4	4.15	6
KRVE 16 PP	16	9	28.2	11	4.57	6.4	4.15	6
KR 19	19	8	32.2	11	3.3	3.8	3.75	5.4
KR 19 PP	19	8	32.2	11	3.3	3.8	3.75	5.4
KR 19 PPX	19	8	32.2	11	3.3	3.8	3.75	5.4
KR 19 X	19	8	32.2	11	3.3	3.8	3.75	5.4
KRE 19 PP	19	11	32.2	11	3.3	3.8	3.75	5.4
KRV 19	19	8	32.2	11	5.01	7.8	4.9	6.95
KRV 19 PP	19	8	32.2	11	5.01	7.8	4.9	6.95
KRV 19 PPX	19	8	32.2	11	5.01	7.8	4.9	6.95
KRVE 19 PP	19	11	32.2	11	5.01	7.8	4.9	6.95
KR 22	22	10	36.2	12	3.96	5	4.15	6
KR 22 PP	22	10	36.2	12	3.96	5	4.15	6
KR 22 PPX	22	10	36.2	12	3.96	5	4.15	6
KR 22 X	22	10	36.2	12	3.96	5	4.15	6
KRE 22 PP	22	13	36.2	12	3.96	5	4.15	6
KRV 22	22	10	36.2	12	5.61	9.5	5.5	7.8
KRV 22 PP	22	10	36.2	12	5.61	9.5	5.5	7.8
KRV 22 PPX	22	10	36.2	12	5.61	9.5	5.5	7.8
KRV 22 X	22	10	36.2	12	5.61	9.5	5.5	7.8
KRVE 22 PP	22	13	36.2	12	5.61	9.5	5.5	7.8
KR 26	26	10	36.2	12	4.46	6.1	9.3	13.4
KR 26 PP	26	10	36.2	12	4.46	6.1	9.3	13.4
KR 26 PPX	26	10	36.2	12	4.46	6.1	9.3	13.4
KR 26 X	26	10	36.2	12	4.46	6.1	9.3	13.4
KRE 26 PP	26	13	36.2	12	4.46	6.1	9.3	13.4
KRV 26	26	10	36.2	12	6.44	11.6	11.4	16.3
KRV 26 PP	26	10	36.2	12	6.44	11.6	11.4	16.3
KRV 26 PPX	26	10	36.2	12	6.44	11.6	11.4	16.3
KRVE 26 PP	26	13	36.2	12	6.44	11.6	11.4	16.3
KR 30	30	12	40.2	14	6.16	8	8.65	12.2
KR 30 PP	30	12	40.2	14	6.16	8	8.65	12.2
KR 30 PPX	30	12	40.2	14	6.16	8	8.65	12.2
KR 30 X	30	12	40.2	14	6.16	8	8.65	12.2
KRE 30 PP	30	15	40.2	14	6.16	8	8.65	12.2
KRV 30	30	12	40.2	14	8.58	14.6	11	16
KRV 30 PP	30	12	40.2	14	8.58	14.6	11	16
KRV 30 PPX	30	12	40.2	14	8.58	14.6	11	16
KRVE 30 PP	30	15	40.2	14	8.58	14.6	11	16
KR 32	32	12	40.2	14	6.44	8.5	11.6	16.6
KR 32 PP	32	12	40.2	14	6.44	8.5	11.6	16.6
KR 32 PPX	32	12	40.2	14	6.44	8.5	11.6	16.6
KR 32 X	32	12	40.2	14	6.44	8.5	11.6	16.6
KRE 32 PP	32	15	40.2	14	6.44	8.5	11.6	16.6
KRV 32	32	12	40.2	14	9.13	15.6	14.6	20.8
KRV 32 PP	32	12	40.2	14	9.13	15.6	14.6	20.8
KRV 32 PPX	32	12	40.2	14	9.13	15.6	14.6	20.8
KRVE 32 PP	32	15	40.2	14	9.13	15.6	14.6	20.8
KR 35	35	16	52.1	18	8.58	12.9	11	15.6
KR 35 PP	35	16	52.1	18	8.58	12.9	11	15.6
KR 35 PPX	35	16	52.1	18	8.58	12.9	11	15.6
KR 35 X	35	16	52.1	18	8.58	12.9	11	15.6
KRE 35 PP	35	20	52.1	18	8.58	12.9	11	15.6
KRV 35 PP	35	16	52.1	18	11.9	23.6	14.3	20.4
KRV 35 PPX	35	16	52.1	18	11.9	23.6	14.3	20.4
KRVE 35 PP	35	20	52.1	18	11.9	23.6	14.3	20.4
NUKR 35 A	35	16	52	18	16.8	17.6	8.65	12.2
NUKR 35 XA	35	16	52	18	16.8	17.6	8.65	12.2
NUKRE 35 A	35	20	52	18	16.8	17.6	8.65	12.2
PWKR 35.2RS	35	16	52	18	11.9	11.4	8.65	12.5
PWKRE 35.2RS	35	20	52	18	11.9	11.4	8.65	12.5
KR 40	40	18	58.1	20	10.2	17	15	21.2
KR 40 PP	40	18	58.1	20	10.2	17	15	21.2
KR 40 PPX	40	18	58.1	20	10.2	17	15	21.2
KR 40 X	40	18	58.1	20	10.2	17	15	21.2
KRE 40 PP	40	22	58.1	20	10.2	17	15	21.2
KRV 40 PP	40	18	58.1	20	14	31	19	27
KRV 40 PPX	40	18	58.1	20	14	31	19	27
KRVE 40 PP	40	22	58.1	20	14	31	19	27
NUKR 40 A	40	18	58	20	19	22	14	20
NUKR 40 XA	40	18	58	20	19	22	14	20
NUKRE 40 A	40	22	58	20	19	22	14	20
PWKR 40.2RS	40	18	58	20	13.8	14.3	13.7	19.6
PWKRE 40.2RS	40	22	58	20	13.8	14.3	13.7	19.6
KR 47	47	20	66.1	24	14.7	25	22	31.5
KR 47 PP	47	20	66.1	24	14.7	25	22	31.5
KR 47 PPX	47	20	66.1	24	14.7	25	22	31.5
KR 47 X	47	20	66.1	24	14.7	25	22	31.5
KRE 47 PP	47	24	66.1	24	14.7	25	22	31.5
KRV 47 PP	47	20	66.1	24	19.4	41.5	27.5	39
KRV 47 PPX	47	20	66.1	24	19.4	41.5	27.5	39
KRVE 47 PP	47	24	66.1	24	19.4	41.5	27.5	39
NUKR 47 A	47	20	66	24	28.6	33.5	17.6	25
NUKR 47 XA	47	20	66	24	28.6	33.5	17.6	25
NUKRE 47 A	47	24	66	24	28.6	33.5	17.6	25
PWKR 47.2RS	47	20	66	24	22.9	24.5	18.3	26
PWKRE 47.2RS	47	24	66	24	22.9	24.5	18.3	26
KR 52	52	20	66.1	24	16.1	28	35.5	50
KR 52 PP	52	20	66.1	24	16.1	28	35.5	50
KR 52 PPX	52	20	66.1	24	16.1	28	35.5	50
KR 52 X	52	20	66.1	24	16.1	28	35.5	50
KRE 52 PP	52	24	66.1	24	16.1	28	35.5	50
KRV 52 PP	52	20	66.1	24	21.2	48	42.5	60
KRV 52 PPX	52	20	66.1	24	21.2	48	42.5	60
KRVE 52 PP	52	24	66.1	24	21.2	48	42.5	60
NUKR 52 A	52	20	66	24	29.7	36	18	25.5
NUKR 52 XA	52	20	66	24	29.7	36	18	25.5
NUKRE 52 A	52	24	66	24	29.7	36	18	25.5
PWKR 52.2RS	52	20	66	24	23.8	26.5	18.6	26.5
PWKRE 52.2RS	52	24	66	24	23.8	26.5	18.6	26.5
KR 62	62	24	80.1	29	24.2	44	57	81.5
KR 62 PP	62	24	80.1	29	24.2	44	57	81.5
KR 62 PPX	62	24	80.1	29	24.2	44	57	81.5
KR 62 X	62	24	80.1	29	24.2	44	57	81.5
KRE 62 PP	62	28	80.1	29	24.2	44	57	81.5
KRV 62 PP	62	24	80.1	29	30.3	69.5	65.5	93
KRV 62 PPX	62	24	80.1	29	30.3	69.5	65.5	93
KRVE 62 PP	62	28	80.1	29	30.3	69.5	65.5	93
NUKR 62 A	62	24	80	28	41.3	48	25	36
NUKR 62 XA	62	24	80	28	41.3	48	25	36
NUKRE 62 A	62	28	80	28	41.3	48	25	36
PWKR 62.2RS	62	24	80	28	31.9	32.5	20.4	29
PWKRE 62.2RS	62	28	80	28	31.9	32.5	20.4	29
KR 72	72	24	80.1	29	25.5	48	100	143
KR 72 PP	72	24	80.1	29	25.5	48	100	143
KR 72 PPX	72	24	80.1	29	25.5	48	100	143
KR 72 X	72	24	80.1	29	25.5	48	100	143
KRE 72 PP	72	28	80.1	29	25.5	48	100	143
KRV 72 PP	72	24	80.1	29	33	78	110	160
KRV 72 PPX	72	24	80.1	29	33	78	110	160
KRVE 72 PP	72	28	80.1	29	33	78	110	160
NUKR 72 A	72	24	80	28	45.7	58.5	34.5	50
NUKR 72 XA	72	24	80	28	45.7	58.5	34.5	50
NUKRE 72 A	72	28	80	28	45.7	58.5	34.5	50
PWKR 72.2RS	72	24	80	28	39.6	45	47.5	68
PWKRE 72.2RS	72	28	80	28	39.6	45	47.5	68
KR 80	80	30	100	35	35.8	71	102	146
KR 80 PP	80	30	100	35	35.8	71	102	146
KR 80 PPX	80	30	100	35	35.8	71	102	146
KR 80 X	80	30	100	35	35.8	71	102	146
KRE 80 PP	80	35	100	35	35.8	71	102	146
KRV 80 PP	80	30	100	35	44.6	112	114	163
KRV 80 PPX	80	30	100	35	44.6	112	114	163
KRVE 80 PP	80	35	100	35	44.6	112	114	163
NUKR 80 A	80	30	100	35	69.3	86.5	48	69.5
NUKR 80 XA	80	30	100	35	69.3	86.5	48	69.5
NUKRE 80 A	80	35	100	35	69.3	86.5	48	69.5
PWKR 80.2RS	80	30	100	35	57.2	73.5	64	91.5
PWKRE 80.2RS	80	35	100	35	57.2	73.5	64	91.5
KR 90	90	30	100	35	38	76.5	156	224
KR 90 PP	90	30	100	35	38	76.5	156	224
KR 90 PPX	90	30	100	35	38	76.5	156	224
KR 90 X	90	30	100	35	38	76.5	156	224
KRE 90 PP	90	35	100	35	38	76.5	156	224
KRV 90 PP	90	30	100	35	46.8	122	170	245
KRV 90 PPX	90	30	100	35	46.8	122	170	245
KRVE 90 PP	90	35	100	35	46.8	122	170	245
NUKR 90 A	90	30	100	35	78.1	102	86.5	125
NUKR 90 XA	90	30	100	35	78.1	102	86.5	125
NUKRE 90 A	90	35	100	35	78.1	102	86.5	125
PWKR 90.2RS	90	30	100	35	62.7	85	108	153
PWKRE 90.2RS	90	35	100	35	62.7	85	108	153
