    двухнаправленный угловой контакт упорные шарикоподшипники

    Шаровые подшипники SKF с двухсторонним угловым контактом тяги предназначены для осевого позиционирования шпинделя в обоих направлениях. Эти подшипники предназначены для установки в одном корпусном отверстии с цилиндрическими роликовыми подшипниками серии NN 30K или N 10K . Эта комбинация подшипников упрощает обработку отверстий корпуса.

     Свяжитесь с нами

    Описание продукции

    Двусторонний угловой контактный шарикоподшипник тяги имеет ту же номинальную апертуру и внешний диаметр что и соответствующий цилиндрический роликоподшипник. Однако допуски на внешний диаметр прокладки корпуса в сочетании с геометрическими допусками, рекомендованными для апертуры корпуса и сверхточных цилиндрических роликоподшипников при легких и нормальных нагрузках и нагрузках на вращающееся внутреннее кольцо (допуски на седло клапана в стандартных условиях), создадут соответствующий радиальный зазор в апертуре корпуса. Этот зазор достаточно, чтобы предотвратить действие радиальной нагрузки на упорный подшипник при условии, что внешнее кольцо упорного подшипника не имеет осевого зажима в корпусе.

    Designation Principal dimensions Basic load ratings Attainable speeds
    dynamic static Grease Lubrication Oil-air lubrication
    d(mm) D(mm) H(mm) H(mm) C(KN) C(N) C0(KN) C0(N) (r/min) (r/min) (r/min) (r/min)
     BTW 35 CTN9/SP 35 62 34 34 16.8 16.8 39 39   11 000   11 000   14 000   14 000
       BTW 40 CTN9/SP 40 68 36 36 19.5 19.5 46.5 46.5   10 000   10 000   13 000   13 000
       BTW 45 CTN9/SP 45 75 38 38 22.1 22.1 54 54   9 500   9 500   12 000   12 000
       BTW 50 CTN9/SP 50 80 38 38 22.5 22.5 60 60   9 000   9 000   11 000   11 000
       BTW 55 CTN9/SP 55 90 44 44 30.2 30.2 80 80   7 500   7 500   9 000   9 000
       BTW 60 CTN9/SP 60 95 44 44 30.7 30.7 83 83   7 500   7 500   9 000   9 000
       BTW 65 CTN9/SP 65 100 44 44 31.9 31.9 90 90   7 000   7 000   8 500   8 500
       BTW 70 CTN9/SP 70 110 48 48 39 39 112 112   6 700   6 700   8 000   8 000
       BTW 75 CTN9/SP 75 115 48 48 39.7 39.7 116 116   6 300   6 300   7 500   7 500
       BTW 80 CTN9/SP 80 125 54 54 47.5 47.5 140 140   5 600   5 600   6 700   6 700
       BTM 85 AT/P4CDBA 85 130 40.5 40.5   33 500   33 500   78 000   78 000   7 300   7 300   9 300   9 300
       BTM 85 BT/P4CDBA 85 130 40.5 40.5   40 000   40 000   88 000   88 000   6 400   6 400   8 300   8 300
       BTW 85 CTN9/SP 85 130 54 54 48.8 48.8 146 146   5 600   5 600   6 700   6 700
       BTM 90 ATN9/DBAVQ496 90 140 45 45   39 000   39 000   91 500   91 500   6 800   6 800   8 700   8 700
       BTM 90 ATN9/P4CDBA 90 140 45 45   39 000   39 000   91 500   91 500   6 800   6 800   8 700   8 700
       BTM 90 BTN9/DBAVQ496 90 140 45 45   46 500   46 500   102 000   102 000   6 000   6 000   7 700   7 700
       BTM 90 BTN9/DBBVQ496 90 140 45 45   46 500   46 500   102 000   102 000   4 500   4 500   5 600   5 600
       BTM 90 BTN9/HCP4CDBA 90 140 45 45   46 500   46 500   102 000   102 000   7 400   7 400   8 800   8 800
       BTM 90 BTN9/P4CDBA 90 140 45 45   46 500   46 500   102 000   102 000   6 000   6 000   7 700   7 700
       BTW 90 CTN9/SP 90 140 60 60 55.9 55.9 173 173   5 000   5 000   6 000   6 000
       BTW 95 CTN9/SP 95 145 60 60 57.2 57.2 180 180   5 000   5 000   6 000   6 000
       BTM 100 ATN9/DBAVQ496 100 150 45 45   41 500   41 500   102 000   102 000   6 300   6 300   7 900   7 900
       BTM 100 ATN9/DBG48VQ496 100 150 45 45   41 500   41 500   102 000   102 000
       BTM 100 ATN9/HCP4CDBA 100 150 45 45   41 500   41 500   102 000   102 000   7 900   7 900   9 400   9 400
       BTM 100 ATN9/P4CDBA 100 150 45 45   41 500   41 500   102 000   102 000   6 300   6 300   7 900   7 900
       BTM 100 BTN9/DBAVQ496 100 150 45 45   48 000   48 000   116 000   116 000   5 600   5 600   7 100   7 100
       BTM 100 BTN9/DBBVQ496 100 150 45 45   48 000   48 000   116 000   116 000   4 000   4 000   5 300   5 300
       BTM 100 BTN9/HCP4CDBA 100 150 45 45   48 000   48 000   116 000   116 000   6 900   6 900   8 200   8 200
       BTM 100 BTN9/P4CDBA 100 150 45 45   48 000   48 000   116 000   116 000   5 600   5 600   7 100   7 100
       BTW 100 CTN9/SP 100 150 60 60 59.2 59.2 193 193   5 000   5 000   6 000   6 000
    BTM 110 ATN9/DBAVQ496 110 170 54 54   57 000   57 000   137 000   137 000   5 600   5 600   7 100   7 100
       BTM 110 ATN9/P4CDBA 110 170 54 54   57 000   57 000   137 000   137 000   5 600   5 600   7 100   7 100
       BTM 110 ATN9/P4CDBB 110 170 54 54   57 000   57 000   137 000   137 000   4 000   4 000   5 300   5 300
       BTM 110 BTN9/DBAVQ496 110 170 54 54   65 500   65 500   153 000   153 000   4 900   4 900   6 400   6 400
       BTW 110 CTN9/SP 110 170 72 72 81.9 81.9 260 260   4 300   4 300   5 000   5 000

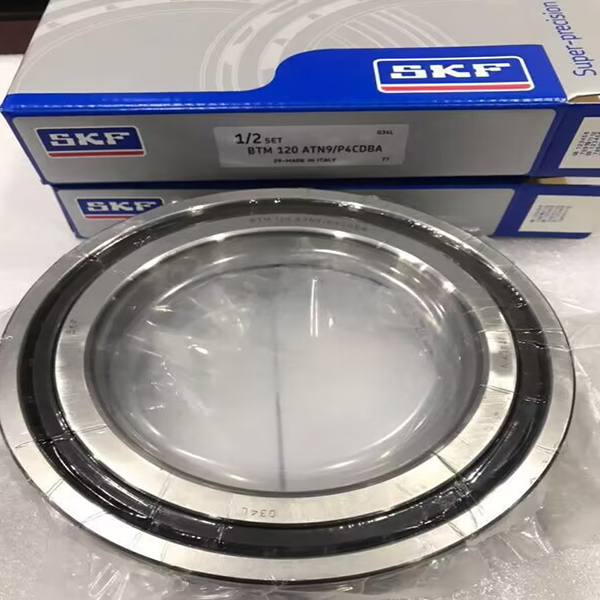

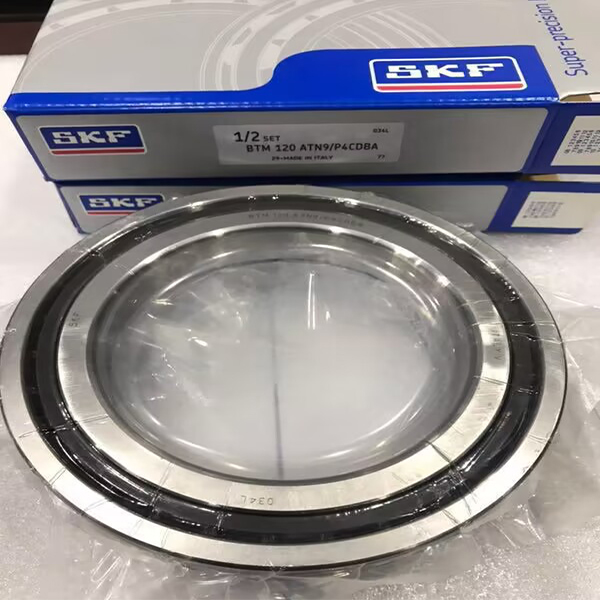

       BTM 120 ATN9/DBAVQ496 120 180 54 54   58 500   58 500   146 000   146 000   5 200   5 200   6 700   6 700
       BTM 120 ATN9/P4CDBA 120 180 54 54   58 500   58 500   146 000   146 000   5 200   5 200   6 700   6 700
       BTM 120 BTN9/DBAVQ496 120 180 54 54   69 500   69 500   166 000   166 000   4 600   4 600   5 900   5 900
       BTM 120 BTN9/HCP4CDBA 120 180 54 54   69 500   69 500   166 000   166 000   5 700   5 700   6 800   6 800
       BTM 120 BTN9/P4CDBA 120 180 54 54   69 500   69 500   166 000   166 000   4 600   4 600   5 900   5 900
       BTW 120 CTN9/SP 120 180 72 72 85.2 85.2 280 280   4 000   4 000   4 800   4 800
       BTM 130 ATN9/DBAVQ496 130 200 63 63   73 500   73 500   186 000   186 000   4 700   4 700   6 000   6 000
       BTM 130 ATN9/P4CDBA 130 200 63 63   73 500   73 500   186 000   186 000   4 700   4 700   6 000   6 000
       BTM 130 ATN9/P4CDBB 130 200 63 63   73 500   73 500   186 000   186 000   3 400   3 400   4 500   4 500
       BTM 130 BTN9/DBAVQ496 130 200 63 63   85 000   85 000   208 000   208 000   4 200   4 200   5 400   5 400
       BTM 130 BTN9/DBBVQ496 130 200 63 63   85 000   85 000   208 000   208 000   3 000   3 000   4 000   4 000
       BTM 130 BTN9/P4CDBB 130 200 63 63   85 000   85 000   208 000   208 000   3 000   3 000   4 000   4 000
       BTW 130 CTN9/SP 130 200 84 84 106 106 360 360   3 600   3 600   4 300   4 300
       BTM 140 AT/DBAVQ496 140 210 63 63   73 500   73 500   190 000   190 000   4 400   4 400   5 700   5 700
       BTW 140 CM/SP 140 210 84 84 106 106 375 375   3 200   3 200   3 800   3 800
       BTM 150 AT/DBAVQ496 150 225 67.5 67.5   86 500   86 500   228 000   228 000   4 100   4 100   5 300   5 300
       BTW 150 CM/SP 150 225 90 90 127 127 440 440   3 000   3 000   3 600   3 600
       BTM 160 AT/DBBVQ496 160 240 72 72   98 000   98 000   260 000   260 000   2 800   2 800   3 600   3 600
       BTW 160 CM/SP 160 240 96 96 140 140 510 510   2 800   2 800   3 400   3 400
       BTW 170 CM/SP 170 260 108 108 174 174 610 610   2 400   2 400   3 000   3 000
       BTM 180 AM/P4CDBA 180 280 90 90   140 000   140 000   365 000   365 000   3 400   3 400   4 400   4 400
       BTW 180 CM/SP 180 280 120 120 199 199 710 710   2 000   2 000   2 600   2 600
       BTW 190 CM/SP 190 290 120 120 203 203 735 735   2 000   2 000   2 600   2 600
       BTW 200 CM/SP 200 310 132 132 238 238 865 865   1 900   1 900   2 400   2 400
