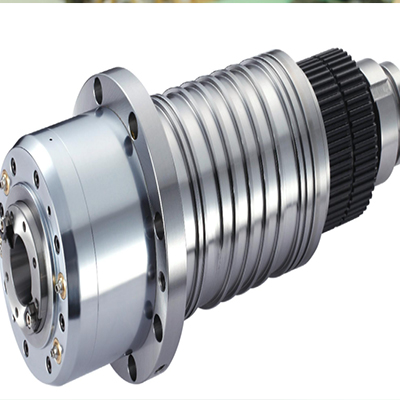

    Используется для подшипников вращающегося шпинделя станков

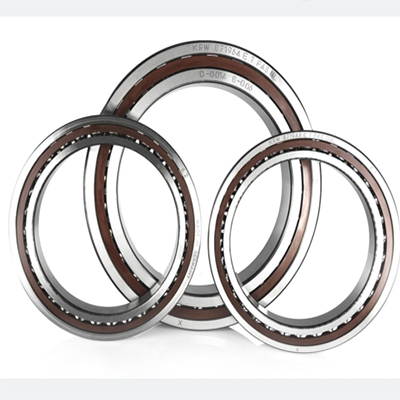

    Высокоточные шариковые подшипники с угловой контактной тягой для прецизионных шариковых винтов предназначены для различных применений и обеспечивают ряд серий с высокой жесткостью и высокой пропускной способностью.

     Свяжитесь с нами

    Описание продукции

    Серия высокой жесткости станка обеспечивает точное вращение с высокой осевой жесткостью и низкой приводной мощностью.
    Высокая жесткость уплотнения для станков повышает срок службы и надежность.
    Высокая грузоподъемность электрической машины литья обеспечивает более длительный срок службы и более высокую допустимую нагрузку за счет оптимизации диаметра шара и угла контакта.

    Designation BoundaryDimensions AbutmentandFilletDimensions Recommended Contact LimitingSpeeds(2) Mass
    (mm) (mm) Grease Angle (min–1) （kg）
    Quantities (°) （approx.）
    d D B r r1 Db da Da db (cc) Grease Oil
    (min.) (min.) (max.) (min.) (max.) (min.)
    15TAC47C 15 47 15 1 0.6 42 19.5 41 19.5 2.2 60 6900 9200 0.146
    17TAC47C 17 47 15 1 0.6 42 23 41 23 2.2 60 6900 9200 0.14
    20TAC47C 20 47 15 1 0.6 42 25 41 25 2.2 60 6900 9200 0.135
    25TAC62C 25 62 15 1 0.6 57 31 56 31 3 60 5200 6900 0.252
    30TAC62C 30 62 15 1 0.6 57 36 56 36 3.2 60 4900 6400 0.224
    30TAC72C 30 72 19 1 0.6 67 36 66 36 3.8 60 4100 5800 0.427
    35TAC72C 35 72 15 1 0.6 67 42 66 42 3.8 60 4100 5800 0.31
    40TAC72C 40 72 15 1 0.6 67 47 66 47 3.9 60 4100 5500 0.275
    40TAC90C 40 90 20 1 0.6 85 48 84 48 8.8 60 3500 4600 0.674
    45TAC75C 45 75 15 1 0.6 68 54 67 54 4.2 60 3700 4900 0.27
    45TAC100C 45 100 20 1 0.6 93 55 92 55 9.7 60 3000 4100 0.842
    50TAC100C 50 100 20 1 0.6 92 60 91 60 10.2 60 3000 3900 0.778
    55TAC100C 55 100 20 1 0.6 92 63 91 63 10.2 60 3000 3900 0.714
    55TAC120C 55 120 20 1 0.6 112 63 111 63 12 60 2500 3500 1.23
    60TAC120C 60 120 20 1 0.6 112 70 111 70 12 60 2500 3500 1.16
    15TAC47CDDG 15 47 15 1 0.6 42 19.5 41 19.5 2.2 60 6900 9200 0.146
    17TAC47CDDG 17 47 15 1 0.6 42 23 41 23 2.2 60 6900 9200 0.14
    20TAC47CDDG 20 47 15 1 0.6 42 25 41 25 2.2 60 6900 9200 0.135
    25TAC62CDDG 25 62 15 1 0.6 57 31 56 31 3 60 5200 6900 0.252
    30TAC62CDDG 30 62 15 1 0.6 57 36 56 36 3.2 60 4900 6400 0.224
    35TAC72CDDG 35 72 15 1 0.6 67 42 66 42 3.8 60 4100 5800 0.31
    40TAC72CDDG 40 72 15 1 0.6 67 47 66 47 3.9 60 4100 5500 0.275
    40TAC90CDDG 40 90 20 1 0.6 85 48 84 48 8.8 60 3500 4600 0.674
    45TAC100CDDG 45 100 20 1 0.6 93 55 92 55 9.7 60 3000 4100 0.842
    50TAC100CDDG 50 100 20 1 0.6 92 63 91 63 10.2 60 3000 3900 0.714
    55TAC100CDDG 55 100 20 1 0.6 112 63 111 63 12 60 2500 3500 1.23
    15TAC02D 15 35 11 0.6 0.3 19.1 24.5 26 31.9 1 55 12000 14800 0.047
    20TAC03D 20 52 15 1.1 0.6 27.2 35.3 37.5 46.1 2.7 55 8300 10300 0.155
    25TAC02D 25 52 15 1 0.6 30.8 38.1 39.6 47.3 3 55 7700 9700 0.137
    TAC35-3 35 90 23 1.5 1 50.4 64.2 67.1 81.7 14 55 4600 5700 0.712
    40TAC03D 40 90 23 1.5 1 50.4 64.2 67.1 81.7 14 55 4600 5700 0.659
    TAC40-3 40 110 27 2 1 62 79.1 82.4 100.6 25 55 3700 4700 1.28
    45TAC03D 45 100 25 1.5 1 56.5 71.7 74.7 90.8 18 55 4100 5200 0.877
    TAC45-3 45 110 27 2 1 62 79.1 82.4 100.6 25 55 3700 4700 1.21
    50TAC03D 50 110 27 2 1 62 79.1 82.4 100.6 25 55 3700 4700 1.14
    TAC50-3 50 130 31 2.1 1.1 73.9 93.8 98 119 40 55 3100 3900 2
    55TAC03D 55 120 29 2 1 68 86.4 90.2 109.7 32 55 3400 4300 1.44
    60TAC03D 60 130 31 2.1 1.1 73.9 93.8 98 119 40 55 3100 3900 1.8
    TAC60-3 60 170 39 2.1 1.1 98.5 123.6 128.7 157.5 85 55 2400 3000 4.47
    70TAC03D 70 150 35 2.1 1.1 86.3 108.6 113.4 137.8 59 55 2700 3400 2.67
    75TAC03D 75 160 37 2.1 1.1 92.4 116.2 121 146.2 67 55 2500 3200 3.2
    80TAC03D 80 170 39 2.1 1.1 98.5 123.6 128.7 157.5 85 55 2400 3000 3.8
    TAC80-3 80 215 47 3 1.1 124 154.9 160.4 194.5 156 55 1900 2400 8.66
    100TAC03D 100 215 47 3 1.1 124 154.9 160.4 194.5 156 55 1900 2400 7.54
    TAC100-3 100 260 55 3 1.1 150.5 186.9 193.4 231.7 254 55 1500 2000 14.8
    120TAC03D 120 260 55 3 1.1 150.5 186.9 193.4 231.7 254 55 1500 2000 13.3
    *TAC120-3M 120 300 62 4 1.5 174.3 216.4 223.6 268.3 336 55 1300 1700 24.4
    *140TAC03DM 140 300 62 4 1.5 174.3 216.4 223.6 268.3 336 55 1300 1700 22.4
    *TAC140-3M 140 340 68 4 1.5 201.2 246.2 254.3 301.6 442 55 1200 1500 34.1
    *160TAC03DM 160 340 68 4 1.5 201.2 246.2 254.3 301.6 442 55 1200 1500 31.6
    *TAC160-3M 160 380 75 4 1.5 227 275.6 284.9 338.8 624 55 1000 1400 47
    *180TAC03DM 180 380 75 4 1.5 227 275.6 284.9 338.8 624 55 1000 1400 43.8
    BSN1242 12 42 25 0.6 0.3 15 33 60 18.5 24 17.6 720 375 0.2 8000 0.038 4030
    BSN1545 15 45 25 0.6 0.3 19 35 60 19.4 26.9 19.4 675 400 0.22 7100 0.034 4050
    BSN1747 17 47 25 0.6 0.6 21 37 60 20.3 29.7 21.2 880 450 0.23 6700 0.05 4400
    BSN2052 20 52 28 0.6 0.6 24 43 60 26.4 41 29.3 1885 650 0.31 5800 0.13 7600
    BSN2557 25 57 28 0.6 0.6 29 48 60 28.3 48 34 2245 750 0.36 5100 0.16 8100
    BSN3062 30 62 28 0.6 0.6 34 53 60 30 55.5 38.5 2625 850 0.4 4500 0.19 8600
    BSN3072 30 72 38 0.6 0.6 35 64 60 60.5 94 66.5 4855 950 0.74 3900 0.59 11100
    BSN3572 35 72 34 0.6 0.6 40 62 60 42 77.5 52 2630 900 0.66 3800 0.21 13500
    BSN4075 40 75 34 0.6 0.6 46 67 60 44.5 88 58.5 3065 1000 0.65 3500 0.24 14100
    BSN4090 40 90 46 0.6 0.6 46 80 60 78.5 135 91 7220 1200 1.38 3100 1.02 18700
    BSN5090 50 90 34 0.6 0.6 56 82 60 48 110 71.5 4020 1250 0.93 2800 0.33 15400
    BSN50110 50 110 54 0.6 0.6 57 98 60 116 219 149 7435 1400 2.46 2500 1.06 19100
    BSN60110 60 110 45 0.6 0.6 68 100 60 86.5 187 126 4780 1300 1.82 2400 0.5 20900
    BSF1255 12 55 25 0.6 0.3 18.5 24 17.6 375 0.37 8000
    BSF1560 15 60 25 0.6 0.3 19.4 26.9 19.4 400 0.44 7100
    BSF1762 17 62 25 0.6 0.6 20.3 29.7 21.2 450 0.46 6700
    BSF2068 20 68 28 0.6 0.6 26.4 41 29.3 650 0.61 5800
    BSF2575 25 75 28 0.6 0.6 28.3 48 34 750 0.73 5100
    BSF3080 30 80 28 0.6 0.6 30 55.5 38.5 850 0.79 4500
    BSF30100 30 100 38 0.6 0.6 60.5 94 66.5 950 1.71 3900
    BSF3590 35 90 34 0.6 0.6 42 77.5 52 900 1.2 3800
    BSF40100 40 100 34 0.6 0.6 44.5 88 58.5 1000 1.49 3500
    BSF40115 40 115 46 0.6 0.6 78.5 135 91 1200 2.56 3100
    BSF50115 50 115 34 0.6 0.6 48 110 71.5 1250 1.89 2800
    BSF50140 50 140 54 0.6 0.6 116 219 149 1400 4.46 2500
    BSF60145 60 145 45 0.6 0.6 86.5 187 126 1300 4.06 2400
     BSF1762-DT 17 62 50 0.6 0.6 33.0 59.5 42.5 790 0.890 6700
     BSF2068-DT 20 68 56 0.6 0.6 43.0 82.0 58.5 1180 1.17 5800
     BSF2575-DT 25 75 56 0.6 0.6 46.0 96.0 68.0 1370 1.46 5100
     BSF3080-DT 30 80 56 0.6 0.6 49.0 111 77.0 1580 1.58 4500
     BSF30100-DT 30 100 76 0.6 0.6 98.0 188 133 1800 3.41 3900
     BSF3590-DT 35 90 68 0.6 0.6 68.0 155 104 1630 2.30 3800
     BSF40100-DT 40 100 68 0.6 0.6 72.0 176 117 1850 2.88 3500
     BSF40115-DT 40 115 92 0.6 0.6 128 269 182 2300 5.12 3100
     BSF50115-DT 50 115 68 0.6 0.6 78.0 220 143 2330 3.78 2800
     BSF50140-DT 50 140 108 0.6 0.6 188 440 299 2690 8.92 2500
    WBK17DF-31H 17 70 106 72 60 32 15 80 88 9 14 8.5 45 3 58 M5 10
    WBK20DF-31H 20 70 106 72 60 32 15 80 88 9 14 8.5 45 3 58 M5 10
    WBK25DF-31H 25 85 130 90 66 33 18 100 110 11 17.5 11 57 4 70 M6 12
    WBK25DFD-31H 25 85 130 90 81 48 18 100 110 11 17.5 11 57 4 70 M6 12
    WBK30DF-31H 30 85 130 90 66 33 18 100 110 11 17.5 11 57 4 70 M6 12
    WBK30DFD-31H 30 85 130 90 81 48 18 100 110 11 17.5 11 57 4 70 M6 12
    WBK35DF-31H 35 95 142 102 66 33 18 106 121 11 17.5 11 69 4 80 M6 12
    WBK35DFD-31H 35 95 142 102 81 48 18 106 121 11 17.5 11 69 4 80 M6 12
    WBK35DFF-31H 35 95 142 102 96 48 18 106 121 11 17.5 11 69 4 80 M6 12
    WBK40DF-31H 40 95 142 102 66 33 18 106 121 11 17.5 11 69 4 80 M6 12
    WBK40DFD-31H 40 95 142 102 81 48 18 106 121 11 17.5 11 69 4 80 M6 12
    WBK40DFF-31H 40 95 142 102 96 48 18 106 121 11 17.5 11 69 4 80 M6 12
