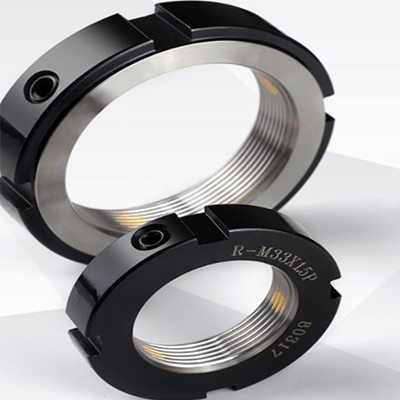

Зажимная гайка используется для установки подшипника на ось. Кроме того, они могут использоваться для установки подшипников с коническими отверстиями на сиденье конического вала и втулку адаптера, а также для демонтажа подшипников с съемной втулки. Зажимные гайки также часто используются для фиксации шестерен, шкивов и других частей машины.
Свяжитесь с намиГайки замка должны быть закреплены следующим образом, чтобы предотвратить случайное ослабление:
Блокировать шпонки в соединительном валу устройства или в втулке адаптера,
* Или механизм блокировки, встроенный в гайки.
Гайка замка SKF предлагает несколько способов крепления гайки к оси. Перечисленные здесь замковые гайки составляют основную классификацию SKF. По запросу могут быть предоставлены запирающие гайки с другими методами блокировки. Для получения дополнительной информации обращайтесь в SKF. Гайка промышленного замка:
* Требуется шпоночный желоб
* С полной блокировкой

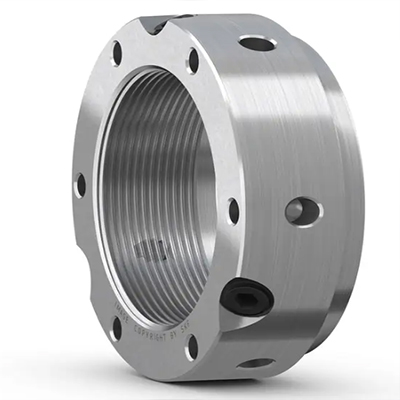

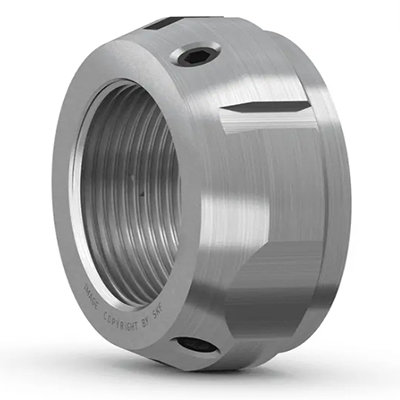

Зажимная гайка с полной блокировкой снижает стоимость оси, так как нет необходимости в шпонках. Поскольку отдельного блокирующего устройства не требуется, установка быстрее и проще. Тем не менее, необходимо уделять больше внимания свободному крутящему моменту этих запирающих гаек. Сведения о раскручивании крутящего момента см. в разделе данных о продуктах различных серий запирающих гайков.
| Designation | Principal dimensions | Included products | |||
| B [mm] | M [mm] | M2 [mm] | Hexagonal head bolt | Spring washer in accordance with DlN 128 | |
| MS 3044 | 20 | 12 | 13.5 | M6x12 | A 6 |
| MS 3052-48 | 20 | 12 | 17.5 | M8x16 | A 8 |
| MS 3148-44 | 20 | 12 | 22.5 | M8x16 | A 8 |
| MS 3056 | 24 | 12 | 17.5 | M8x16 | A 8 |
| MS 3060 | 24 | 12 | 20.5 | M8x16 | A 8 |
| MS 3068-64 | 24 | 15 | 21 | M8x16 | A 8 |
| MS 3156-52 | 24 | 12 | 25.5 | M10x20 | A 10 |
| MS 3160 | 24 | 12 | 30.5 | M10x20 | A 10 |
| MS 3164 | 24 | 15 | 31 | M10x20 | A 10 |
| MS 3072 | 28 | 15 | 20 | M8x16 | A 8 |
| MS 3080-76 | 28 | 15 | 24 | M10x20 | A 10 |
| MS 3172-68 | 28 | 15 | 38 | M12x25 | A 12 |
| MS 3084 | 32 | 15 | 24 | M10x20 | A 10 |
| MS 3092-88 | 32 | 15 | 28 | M12x25 | A 12 |
| MS 3176 | 32 | 15 | 40 | M12x25 | A 12 |
| MS 3184-80 | 32 | 15 | 45 | M16x30 | A 16 |
| MS 30/500-96 | 36 | 15 | 28 | M12x25 | A 12 |
| MS 3192-88 | 36 | 15 | 43 | M16x30 | A 16 |
| MS 3196 | 36 | 15 | 53 | M16x30 | A 16 |
| MS 30/560 | 40 | 21 | 29 | M16x30 | A 16 |
| MS 30/600-530 | 40 | 21 | 34 | M16x30 | A 16 |
| MS 31/500 | 40 | 15 | 45 | M16x30 | A 16 |
| MS 31/530 | 40 | 21 | 51 | M20x40 | A 20 |
| MS 30/630 | 45 | 21 | 34 | M16x30 | A 16 |
| MS 30/670 | 45 | 21 | 39 | M16x30 | A 16 |
| MS 31/600-560 | 45 | 21 | 54 | M20x40 | A 20 |
| MS 30/710 | 50 | 21 | 39 | M16x30 | A 16 |
| MS 31/630 | 50 | 21 | 61 | M20x40 | A 20 |
| MS 31/670 | 50 | 21 | 66 | M20x40 | A 20 |
| MS 30/800-750 | 55 | 21 | 39 | M16x30 | A 16 |
| MS 31/710 | 55 | 21 | 69 | M24x50 | A 24 |
| MS 30/1000 | 60 | 21 | 51 | M20x40 | A 20 |
| MS 30/900-850 | 60 | 21 | 44 | M20x40 | A 20 |
| MS 31/800-750 | 60 | 21 | 70 | M24x50 | A 24 |
| MS 31/850 | 70 | 21 | 71 | M24x50 | A 24 |
