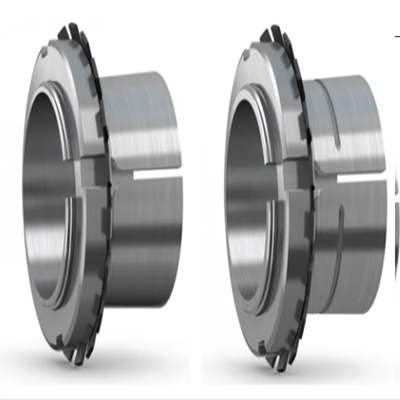

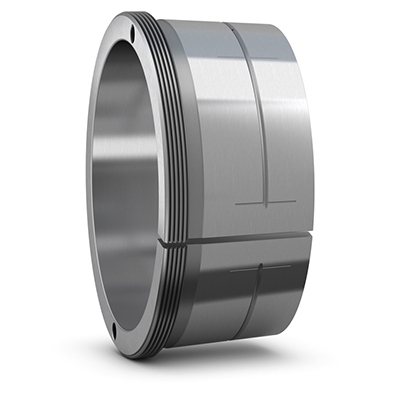

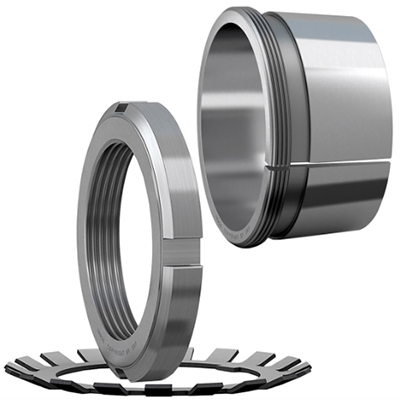

    конусная втулка

    Выдача втулки может быть использована для установки подшипника с коническим отверстием на цилиндрическое основание ступенчатой оси. Втулка нажимается в отверстие внутреннего кольца подшипника, внутреннее кольцо которого прилегает к плечу вала или аналогичной неподвижной части. Трубка расположена на оси через гайку или торцевую пластину. Подходит замочная гайка KM или HM с соответствующим запирающим устройством (для этого требуется замочная гайка в шпонке). Зажимные гайки не поставляются с втулкой и должны быть заказаны отдельно.

     Свяжитесь с нами

    Описание продукции

    Designation Principal dimensions Associated products
    Hydraulic nut Nut for removal
    d1 [mm] d  [mm] B1  [mm] B2  [mm]
     AH 2308 35 40 40 43   KM 9
       AH 308 35 40 29 32   KM 9
       AH 2309 40 45 44 47   HMV 10E   KM 10
       AH 309 40 45 31 34   HMV 10E   KM 10
       AHX 2310 45 50 50 53   HMV 11E   KM 11
       AHX 310 45 50 35 38   HMV 11E   KM 11
       AHX 2311 50 55 54 57   HMV 12E   KM 12
       AHX 311 50 55 37 40   HMV 12E   KM 12
       AHX 2312 55 60 58 61   HMV 13E   KM 13
       AHX 312 55 60 40 43   HMV 13E   KM 13
       AH 2313 G 60 65 61 64   HMV 14E   KM 14
       AH 313 G 60 65 42 45   HMV 14E   KM 14
       AH 314 G 65 70 43 47   HMV 15E   KM 15
       AHX 2314 G 65 70 64 68   HMV 15E   KM 15
       AH 315 G 70 75 45 49   HMV 16E   KM 16
       AHX 2315 G 70 75 68 72   HMV 16E   KM 16
       AH 316 75 80 48 52   HMV 18E   KM 18
       AHX 2316 75 80 71 75   HMV 18E   KM 18
       AHX 2317 80 85 74 78   HMV 19E   KM 19
       AHX 317 80 85 52 56   HMV 19E   KM 19
       AHX 2318 85 90 79 83   HMV 20E   KM 20
       AHX 318 85 90 53 57   HMV 20E   KM 20
       AHX 3218 85 90 63 67   HMV 20E   KM 20
       AHX 2319 90 95 85 89   HMV 21E   KM 21
       AHX 319 90 95 57 61   HMV 21E   KM 21
       AHX 2320 95 100 90 94   HMV 22E   KM 22
       AHX 3120 95 100 64 68   HMV 22E   KM 22
       AHX 320 95 100 59 63   HMV 22E   KM 22
       AHX 3220 95 100 73 77   HMV 22E   KM 22
       AH 24122 105 110 82 91   HMV 23E   KM 23
    AHX 2322 G 105 110 98 102   HMV 24E   KM 24
       AHX 3122 105 110 68 72   HMV 24E   KM 24
       AHX 322 105 110 63 67   HMV 24E   KM 24
       AHX 3222 G 105 110 82 86   HMV 24E   KM 24
       AH 24024 115 120 73 82   HMV 25E   KM 25
       AH 24124 115 120 93 102   HMV 26E   KM 26
       AHX 2324 G 115 120 105 109   HMV 26E   KM 26
       AHX 3024 115 120 60 64   HMV 26E   KM 26
       AHX 3124 115 120 75 79   HMV 26E   KM 26
       AHX 3224 G 115 120 90 94   HMV 26E   KM 26
       AH 24026 125 130 83 93   HMV 27E   KM 27
       AH 24126 125 130 94 104   HMV 28E   KM 28
       AHX 2326 G 125 130 115 119   HMV 28E   KM 28
       AHX 3026 125 130 67 71   HMV 28E   KM 28
       AHX 3126 125 130 78 82   HMV 28E   KM 28
       AHX 3226 G 125 130 98 102   HMV 28E   KM 28
       AH 24028 135 140 83 93   HMV 29E   KM 29
       AH 24128 135 140 99 109   HMV 30E   KM 30
       AHX 2328 G 135 140 125 130   HMV 30E   KM 30
       AHX 3028 135 140 68 73   HMV 30E   KM 30
       AHX 3128 135 140 83 88   HMV 30E   KM 30
       AHX 3228 G 135 140 104 109   HMV 30E   KM 30
       AH 24030 145 150 90 101   HMV 31E   KM 31
       AH 24130 145 150 115 126   HMV 32E   KM 32
       AHX 2330 G 145 150 135 140   HMV 32E   KM 32
       AHX 3030 145 150 72 77   HMV 32E   KM 32
       AHX 3130 G 145 150 96 101   HMV 32E   KM 32
       AHX 3230 G 145 150 114 119   HMV 32E   KM 32
       AH 2332 G 150 160 140 146   HMV 34E   KM 34
       AH 24032 150 160 95 106   HMV 34E   KM 34
    AH 24132 150 160 124 135   HMV 34E   KM 34
       AH 3032 150 160 77 82   HMV 34E   KM 34
       AH 3132 G 150 160 103 108   HMV 34E   KM 34
       AH 3232 G 150 160 124 130   HMV 34E   KM 34
       AH 2334 G 160 170 146 152   HMV 36E   KM 36
       AH 24034 160 170 106 117   HMV 36E   KM 36
       AH 24134 160 170 125 136   HMV 36E   KM 36
       AH 3034 160 170 85 90   HMV 36E   KM 36
       AH 3134 G 160 170 104 109   HMV 36E   KM 36
       AH 3234 G 160 170 134 140   HMV 36E   KM 36
       AH 2236 G 170 180 105 110   HMV 38E   KM 38
       AH 2336 G 170 180 154 160   HMV 38E   KM 38
       AH 24036 170 180 116 127   HMV 38E   KM 38
       AH 24136 170 180 134 145   HMV 38E   KM 38
       AH 3036 170 180 92 98   HMV 38E   KM 38
       AH 3136 G 170 180 116 122   HMV 38E   KM 38
       AH 3236 G 170 180 140 146   HMV 38E   KM 38
       AH 2238 G 180 190 112 117   HMV 40E   KM 40
       AH 2338 G 180 190 160 167   HMV 40E   KM 40
       AH 24038 180 190 118 131   HMV 40E   KM 40
       AH 24138 180 190 146 159   HMV 40E   KM 40
       AH 3038 G 180 190 96 102   HMV 40E   KM 40
       AH 3138 G 180 190 125 131   HMV 40E   KM 40
       AH 3238 G 180 190 145 152   HMV 40E   KM 40
       AH 2340 190 200 170 177   HMV 44E   HM 44 T
       AH 24040 190 200 127 140   HMV 42E   HM 42 T
       AH 24140 190 200 158 171   HMV 42E   HM 42T
       AH 3040 G 190 200 102 108   HMV 42E   HM 42 T
       AH 3140 190 200 134 140   HMV 44E   HM 44 T
       AH 3240 190 200 153 160   HMV 44E   HM 3044
     AOH 2244 200 220 130 136   HMV 48E   HM 3048
       AOH 2344 200 220 181 189   HMV 48E   HM 3048
       AOH 24044 200 220 138 152   HMV 46E   HM 46 T
       AOH 24144 200 220 170 184   HMV 46E   HM 46 T
       AOH 3044 G 200 220 111 117   HMV 46E   HM 46 T
       AOH 3144 200 220 145 151   HMV 48E   HM 3048
       AOH 2348 220 240 189 197   HMV 52E   HM 3052
       AOH 24048 220 240 138 153   HMV 50E   HM 50 T
       AOH 24148 220 240 180 195   HMV 52E   HM 3052
       AOH 3048 220 240 116 123   HMV 52E   HM 3052
       AOH 3148 220 240 154 161   HMV 52E   HM 3052
       AOH 2252 G 240 260 155 161   HMV 56E   HM 3056
       AOH 2352 G 240 260 205 213   HMV 56E   HM 3056
       AOH 24052 G 240 260 162 178   HMV 56E   HM 3056
       AOH 24152 240 260 202 218   HMV 56E   HM 3056
       AOH 3052 240 260 128 135   HMV 56E   HM 3056
       AOH 3152 G 240 260 172 179   HMV 56E   HM 3056
       AOH 2256 G 260 280 155 163   HMV 60E   HM 3160
       AOH 2356 G 260 280 212 220   HMV 60E   HM 3160
       AOH 24056 G 260 280 162 179   HMV 60E   HM 3160
       AOH 24156 260 280 202 219   HMV 60E   HM 3160
       AOH 3056 260 280 131 139   HMV 60E   HM 3060
       AOH 3156 G 260 280 175 183   HMV 60E   HM 3160
       AOH 2260 G 280 300 170 178   HMV 64E   HM 3164
       AOH 24060 G 280 300 184 202   HMV 64E   HM 3164
       AOH 24160 280 300 224 242   HMV 64E   HM 3164
       AOH 3060 280 300 145 153   HMV 64E   HM 3064
       AOH 3160 G 280 300 192 200   HMV 64E   HM 3164
       AOH 3260 G 280 300 228 236   HMV 64E   HM 3164
       AOH 2264 G 300 320 180 190   HMV 68E   HM 3168
      AOH 24064 G 300 320 184 202   HMV 68E   HM 3168
       AOH 24164 300 320 242 260   HMV 68E   HM 3168
       AOH 3064 G 300 320 149 157   HMV 68E   HM 3068
       AOH 3164 G 300 320 209 217   HMV 68E   HM 3168
       AOH 3264 G 300 320 246 254   HMV 68E   HM 3168
       AOH 24068 320 340 206 225   HMV 72E   HM 3172
       AOH 24168 320 340 269 288   HMV 72E   HM 3172
       AOH 3068 G 320 340 162 171   HMV 72E   HM 3072
       AOH 3168 G 320 340 225 234   HMV 72E   HM 3172
       AOH 3268 G 320 340 264 273   HMV 72E   HM 3172
       AOH 24072 340 360 206 226   HMV 76E   HM 3176
       AOH 24172 340 360 269 289   HMV 76E   HM 3176
       AOH 3072 G 340 360 167 176   HMV 76E   HM 3076
       AOH 3172 G 340 360 229 238   HMV 76E   HM 3176
       AOH 3272 G 340 360 274 283   HMV 76E   HM 3176
       AOH 24076 360 380 208 228   HMV 80E   HM 3180
       AOH 24176 360 380 271 291   HMV 80E   HM 3180
       AOH 3076 G 360 380 170 180   HMV 80E   HM 3080
       AOH 3176 G 360 380 232 242   HMV 80E   HM 3180
       AOH 3276 G 360 380 284 294   HMV 80E   HM 3180
       AOH 24080 380 400 228 248   HMV 84E   HM 3184
       AOH 24180 380 400 278 298   HMV 84E   HM 3184
       AOH 3080 G 380 400 183 193   HMV 84E   HM 3084
       AOH 3180 G 380 400 240 250   HMV 84E   HM 3184
       AOH 3280 G 380 400 302 312   HMV 84E   HM 3184
       AOH 24084 400 420 230 252   HMV 88E   HM 3188
       AOH 24184 400 420 310 332   HMV 88E   HM 3188
       AOH 3084 G 400 420 186 196   HMV 88E   HM 3088
       AOH 3184 G 400 420 266 276   HMV 88E   HM 3188
       AOH 3284 G 400 420 321 331   HMV 88E   HM 3188
          AOH 24088 420 440 242 264   HMV 92E   HM 3192
       AOH 24188 420 440 310 332   HMV 92E   HM 3192
       AOHX 3088 G 420 440 194 205   HMV 92E   HM 3092
       AOHX 3188 G 420 440 270 281   HMV 92E   HM 3192
       AOHX 3288 G 420 440 330 341   HMV 92E   HM 3192
       AOH 24192 440 460 332 355   HMV 96E   HM 3196
       AOHX 3092 G 440 460 202 213   HMV 96E   HM 3096
       AOHX 3192 G 440 460 285 296   HMV 96E   HM 3196
       AOHX 3292 G 440 460 349 360   HMV 96E   HM 3196
       AOH 24196 460 480 340 363   HMV 100E   HM 31/500
       AOHX 3096 G 460 480 205 217   HMV 100E   HM 30/500
       AOHX 3196 G 460 480 295 307   HMV 100E   HM 31/500
       AOHX 3296 G 460 480 364 376   HMV 100E   HM 31/500
       AOH 240/500 480 500 253 276   HMV 106E   HM 31/530
       AOH 241/500 480 500 360 383   HMV 106E   HM 31/530
       AOHX 30/500 G 480 500 209 221   HMV 106E   HM 30/530
       AOHX 31/500 G 480 500 313 325   HMV 106E   HM 31/530
       AOHX 32/500 G 480 500 393 405   HMV 106E   HM 31/530
       AOH 240/530 G 500 530 285 309   HMV 112E   HM 31/560
       AOH 241/530 G 500 530 370 394   HMV 112E   HM 31/560
       AOH 30/530 500 530 230 242   HMV 112E   HM 30/560
       AOH 31/530 500 530 325 337   HMV 112E   HM 31/560
       AOH 32/530 G 500 530 412 424   HMV 112E   HM 31/560
       AOH 240/560 G 530 560 296 320   HMV 120E   HM 31/600
       AOH 241/560 G 530 560 393 417   HMV 120E   HM 31/600
       AOH 31/560 530 560 335 347   HMV 120E   HM 31/600
       AOHX 30/560 530 560 240 252   HMV 120E   HM 30/600
       AOHX 240/600 570 600 310 336   HMV 126E   HM 31/630
       AOHX 241/600 570 600 413 439   HMV 126E   HM 31/630
       AOHX 30/600 570 600 245 259   HMV 126E   HM 30/630
     AOHX 31/600 570 600 355 369   HMV 126E   HM 31/630
       AOH 240/630 G 600 630 330 356   HMV 134E   HM 31/670
       AOH 241/630 G 600 630 440 466   HMV 134E   HM 31/670
       AOH 30/630 600 630 258 272   HMV 134E   HM 30/670
       AOH 240/670 G 630 670 348 374   HMV 142E   HM 31/710
       AOH 241/670 630 670 452 478   HMV 142E   HM 31/710
       AOH 30/670 630 670 280 294   HMV 142E   HM 30/710
       AOHX 31/670 630 670 395 409   HMV 142E   HM 31/710
       AOH 241/710 670 710 483 509   HMV 150E   HM 31/750
       AOHX 30/710 670 710 286 302   HMV 150E   HM 30/750
       AOHX 31/710 670 710 405 421   HMV 150E   HM 31/750
       AOH 240/750 G 710 750 380 408   HMV 160E   HM 31/800
       AOH 241/750 G 710 750 520 548   HMV 160E   HM 31/800
       AOH 30/750 710 750 300 316   HMV 160E   HM 30/800
       AOH 31/750 710 750 425 441   HMV 160E   HM 31/800
       AOH 241/800 G 750 800 525 553   HMV 170E   HM 31/850
       AOH 31/800 750 800 438 456   HMV 170E   HM 31/850
       AOH 240/850 G 800 850 415 445   HMV 180E   HM 31/900
       AOH 240/900 850 900 430 475   HMV 190E   HM 31/950
       AOH 241/900 850 900 575 620   HMV 190E   HM 31/950
       AOH 30/900 850 900 335 355   HMV 190E   HM 30/950
       AOH 241/950 900 950 605 650   HMV 200E   HM 31/1000
       AOH 241/1000 950   1 000 645 695   HMV 212E   HM 31/1060
       AOH 30/1000 950   1 000 365 387   HMV 212E   HM 30/1060
