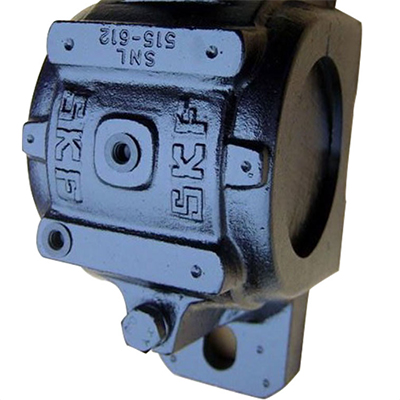

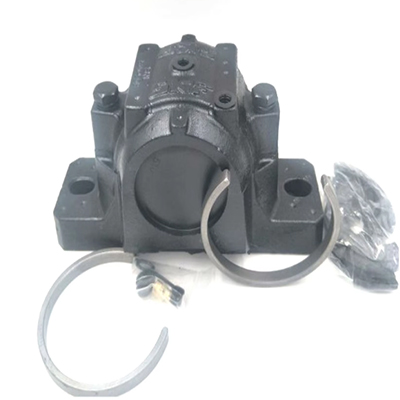

    Серия посадочных мест для вертикальных подшипников SNL 30, 31 и 32

    Корпус цилиндра с раздельным плунжером (подушка) в сериях SNL 30, 31 и 32 является прочным и долговечным и подходит для сложных условий работы. Они позволяют встроенным подшипникам достигать максимального срока службы при снижении требований к техническому обслуживанию. Различные варианты корпуса и конструкция уплотнения доступны на выбор, что делает использование индивидуального корпуса практически ненужным и позволяет обеспечить экономически эффективную компоновку подшипников.



     Свяжитесь с нами

    Описание продукции

    Designations of appropriate components Shaft diameter Principal housing dimensions
    Width Height Centre height Length
    da [mm] db [mm] A [mm] H [mm] H1 [mm] L [mm]
    SNL 3134 + 22326 130 150 230 333 170 510
      SNL 3136 + 22328 140 160 240 353 180 530
      SNL 3138 + 22330 150 170 260 375 190 560
      SNL 3038 + 22232 160 180 240 353 180 530
      SNL 3140 + 22332 160 180 280 411 210 610
      SNL 3040 + 22234 170 190 260 375 190 560
      SNL 3048 + 22334 170 190 290 434 220 640
      SNL 3134 G + 23134 170 180 230 333 170 510
      SNL 3234 G + 23234 170 190 260 375 190 560
      SNL 3036 G + 23036 180 200 230 333 170 510
      SNL 3036 G + 24036 180 200 230 333 170 510
      SNL 3036 G + C 3036 180 200 230 333 170 510
      SNL 3136 G + 23136 180 200 240 353 180 530
      SNL 3136 G + C 3136 180 200 240 353 180 530
      SNL 3138 G + 22236 180 200 260 375 190 560
      SNL 3236 G + 23236 180 200 260 375 190 560
      SNL 3038 G + 23038 190 200 240 353 180 530
      SNL 3038 G + 24038 190 200 240 353 180 530
      SNL 3038 G + C 3038 190 200 240 353 180 530
      SNL 3138 G + 23138 190 200 260 375 190 560
      SNL 3140 G + 22238 190 210 280 411 210 610
      SNL 3148 + 22338 190 210 310 474 240 700
      SNL 3238 G + 23238 190 210 280 411 210 610
      SNL 3040 G + 23040 200 220 260 375 190 560
      SNL 3040 G + 24040 200 220 260 375 190 560
      SNL 3040 G + C 3040 200 220 260 375 190 560
      SNL 3040 G + C 4040 200 220 260 375 190 560
      SNL 3048 + 22240 200 220 290 434 220 640
      SNL 3056 + 22340 200 220 320 516 260 770
      SNL 3140 G + 23140 200 220 280 411 210 610
      SNL 3140 G + C 3140 200 220 280 411 210 610
      SNL 3240 G + 23240 200 220 290 434 220 640
      SNL 3044 G + 23044 220 240 280 411 210 610
      SNL 3044 G + 24044 220 240 280 411 210 610
      SNL 3044 G + C 3044 220 240 280 411 210 610
      SNL 3044 G + C 4044 220 240 280 411 210 610
      SNL 3144 G + 23144 220 240 290 434 220 640
      SNL 3144 G + C 3144 220 240 290 434 220 640
      SNL 3148 G + 22244 220 240 310 474 240 700
      SNL 3156 + 22344 220 240 320 551 280 790
      SNL 3244 G + 23244 220 240 310 474 240 700
      SNL 3048 G + 23048 240 260 290 434 220 640
      SNL 3048 G + 24048 240 260 290 434 220 640
      SNL 3048 G + C 3048 240 260 290 434 220 640
      SNL 3148 G + 23148 240 260 310 474 240 700
      SNL 3148 G + C 3148 240 260 310 474 240 700
      SNL 3152 G + 22248 240 260 320 516 260 770
      SNL 3160 + 22348 240 260 350 591 300 830
      SNL 3248 G + 23248 240 260 320 516 260 770
      SNL 3052 G + 23052 260 280 310 474 240 700
      SNL 3052 G + 24052 260 280 310 474 240 700
      SNL 3052 G + C 3052 260 280 310 474 240 700
      SNL 3064 + 22252 260 280 350 591 300 830
      SNL 3152 G + 23152 260 280 320 516 260 770
      SNL 3152 G + C 3152 260 280 320 516 260 770
      SNL 3164 + 22352 260 290 370 631 320 880
      SNL 3252 G + 23252 260 280 350 591 300 830
      SNL 3056 G + 23056 280 300 320 516 260 770
      SNL 3056 G + 24056 280 300 320 516 260 770
      SNL 3056 G + C 3056 280 300 320 516 260 770
    SNL 3156 G + 23156 280 300 320 551 280 790
      SNL 3156 G + C 3156 280 300 320 551 280 790
      SNL 3160 G + 22256 280 300 350 591 300 830
      SNL 3168 + 22356 280 310 400 675 340 950
      SNL 3256 G + 23256 280 300 350 591 300 830
      SNL 3060 G + 23060 300 320 320 551 280 790
      SNL 3060 G + 24060 300 320 320 551 280 790
      SNL 3060 G + C 3060 300 320 320 551 280 790
      SNL 3060 G + C 4060 300 320 320 551 280 790
      SNL 3160 G + 23160 300 320 350 591 300 830
      SNL 3160 G + C 3160 300 320 350 591 300 830
      SNL 3164 G + 22260 300 320 370 631 320 880
      SNL 3260 G + 23260 300 320 370 631 320 880
      SNL 3064 G + 23064 320 340 350 591 300 830
      SNL 3064 G + 24064 320 340 350 591 300 830
      SNL 3064 G + C 3064 320 340 350 591 300 830
      SNL 3164 G + 23164 320 340 370 631 320 880
      SNL 3164 G + C 3164 320 340 370 631 320 880
      SNL 3168 G + 22264 320 340 400 675 340 950
      SNL 3264 G + 23264 320 340 400 675 340 950
      SNL 3068 G + 23068 340 360 370 631 320 880
      SNL 3068 G + 24068 340 360 370 631 320 880
      SNL 3068 G + C 3068 340 360 370 631 320 880
      SNL 3168 G + 23168 340 360 400 675 340 950
      SNL 3168 G + C 3168 340 360 400 675 340 950
      SNL 3268 G + 23268 340 370 400 715 360   1 040
      SNL 3072 G + 23072 360 380 370 631 320 880
      SNL 3072 G + 24072 360 380 370 631 320 880
      SNL 3072 G + C 3072 360 380 370 631 320 880
      SNL 3172 G + 23172 360 380 400 695 350   1 000
     SNL 3172 G + C 3172 360 380 400 695 350   1 000
      SNL 3180 + 22272 360 390 430 755 380   1 120
      SNL 3272 G + 23272 360 390 430 755 380   1 120
      SNL 3076 G + 23076 380 400 400 675 340 950
      SNL 3076 G + C 3076 380 400 400 675 340 950
      SNL 3176 G + 23176 380 400 400 715 360   1 040
      SNL 3276 G + 23276 380 410 460 810 410   1 170
      SNL 4076 G + 24076 380 400 400 675 340 950
      SNL 3080 G + 23080 400 430 400 695 350   1 000
      SNL 3080 G + C 3080 400 430 400 695 350   1 000
      SNL 3180 G + 23180 400 430 430 755 380   1 120
      SNL 3180 G + C 3180 400 430 430 755 380   1 120
      SNL 3280 G + 23280 400 430 460 835 420   1 220
      SNL 4080 G + 24080 400 430 400 695 350   1 000
      SNL 3084 G + 23084 420 450 400 715 360   1 040
      SNL 3084 G + C 3084 420 450 400 715 360   1 040
      SNL 3184 G + 23184 420 450 460 810 410   1 170
      SNL 3284 G + 23284 420 460 470 880 440   1 280
      SNL 4084 G + 24084 420 450 400 715 360   1 040
      SNL 3088 G + 23088 440 470 430 755 380   1 120
      SNL 3088 G + C 3088 440 470 430 755 380   1 120
      SNL 3188 G + 23188 440 470 460 835 420   1 220
      SNL 3288 G + 23288 440 480 470 920 460   1 330
      SNL 4088 G + 24088 440 470 430 755 380   1 120
      SNL 3092 G + 23092 460 500 460 810 410   1 170
      SNL 3092 G + C 3092 460 500 460 810 410   1 170
      SNL 3192 G + 23192 460 500 470 880 440   1 280
      SNL 3192 G + C 3192 460 500 470 880 440   1 280
      SNL 4092 G + 24092 460 500 460 810 410   1 170
      SNL 3096 G + 23096 480 510 460 810 410   1 170
    SNL 3096 G + C 3096 480 510 460 810 410   1 170
      SNL 3196 G + 23196 480 520 470 920 460   1 330
      SNL 4096 G + 24096 480 510 460 810 410   1 170
      SNL 30/500 G + 230/500 500 530 460 835 420   1 220
      SNL 30/500 G + C 30/500 500 530 460 835 420   1 220
      SNL 40/500 G + 240/500 500 530 460 835 420   1 220
      SNL 30/530 G + 230/530 530 560 470 920 460   1 330
      SNL 40/530 G + 240/530 530 560 470 920 460   1 330
